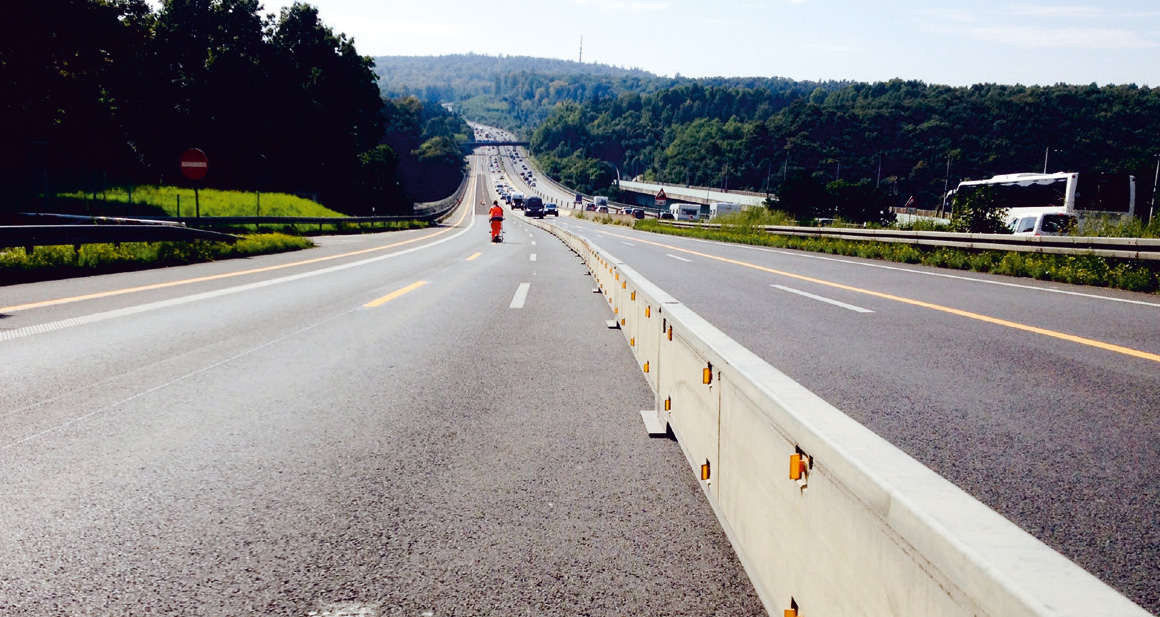

Mobiles Schutzwandsystem ProTec 100 – T1 / W1 / ASI A und T3 / W2 / ASI A sowie H1 / W6 / ASI A
Mobile Schutzwände in Baustellenbereichen erhöhen deutlich die Verkehrssicherheit. Ihre Leitwirkung schützt Verkehrsteilnehmer vor dem Abkommen von der Fahrbahn in den Gegenverkehr und sorgen ebenso für ein weitgehend sicheres Arbeiten im Baustellenbereich.
Die mobile Schutzwand ProTec 100 ergänzt, mit einer sehr geringen Baubreite von nur 25 cm und einem Gewicht von 124 kg pro Meter, das bewährte Portfolio um ein weiteres Modell. Aufgrund bester Resonanzen auf die transportablen Schutzeinrichtungen ProTec 120 und 160 haben die Berghaus- Entwicklungsingenieure eine Schutzwand geschaffen, die auf die bekannten Vorteile der praxisbewährten ProTec-Systeme aufbaut und diese sogar noch erweitert.
Produkteigenschaften
- erfolgreich nach DIN EN 1317-2 geprüft
- positive Begutachtung und Freigabe durch die BASt
- 6 Meter-Baulänge pro Element für wirtschaftlichen Transport
- Gummiunterlegte Ständer schützen den Fahrbahnbelag optimal
- Schmale planungsrelevante Breite von nur 12 cm – Baubreite 25 cm
- Geringes Eigengewicht ermöglicht Transport bis zu 204 Meter Schutzwand mit einem einzigen LKW
- Mit einfachem Verladewerkzeug in einem Arbeitsgang schnell an Ort und Stelle entladen und positioniert
- mit nur zwei Schrauben montiert
- Großer Wasserablauf von 4 Meter Länge pro 6 Meter-Element
Technische Daten
Anfahrversuch
Abnahmeprüfung | TB 21 + TB 41 | TB 11 + TB 42 |
Aufhaltestufe | T1/T 3 | H 1 |
Testlänge | 137 m | 118 m |
Bodenverankerung | Nein | ja (nur Anfang/Ende) |
Systembeschreibung
Material | Stahl und Beton |
Höhe | 0,56 m |
Elementlänge | 6,00 m |
Baubreite | 0,25 m |
Planungsbreite | 0,12 m |
Gewicht pro m | 124 kg |
Prüfbedingungen
Testfahrzeug | Pkw 1.300 kg; Anfahrwinkel 8°; 80 km/h | Pkw 900 kg; Anfahrwinkel 20°; 100 km/h |
Testfahrzeug | Lkw 10.000 kg; Anfahrwinkel 8°; 70 km/h | Lkw 10.000 kg; Anfahrwinkel 15°; 70 km/h |
Ergebniswerte
T1 / W1 und T3 / W2 sowie H1 / W6 | |
ASI-Wert | 0,1 (A) sowie 0,9 (A) |
