ProTec 121
Mit hervorragendem Wirkungsbereich.

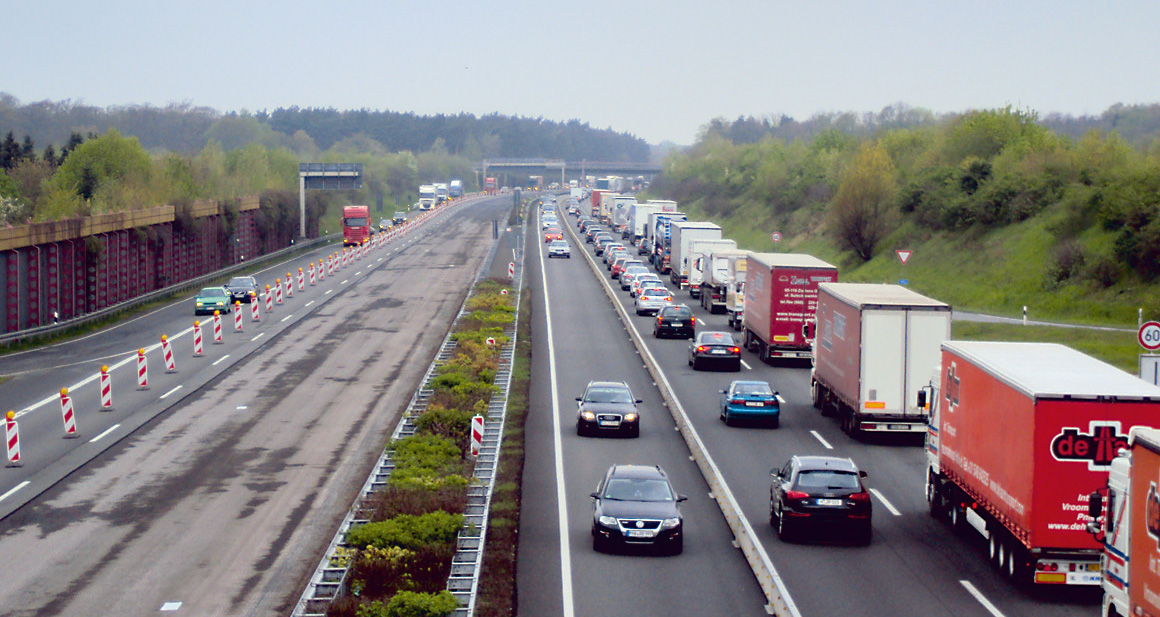

Mobile Schutzwände in Baustellenbereichen erhöhen deutlich die Verkehrssicherheit. Ihr Aufhaltevermögen schützt Verkehrsteilnehmer vor dem Abkommen von der Fahrbahn in den Gegenverkehr und sorgen ebenso für ein sicheres Arbeiten im Baustellenbereich.
ProTec 121 basiert auf dem bekannten System ProTec 120 und ergänzt mit einer sehr geringen Baubreite von 24 cm und einem Gewicht von lediglich 170 kg pro Meter, das bewährte Portfolio um ein weiteres Modell. Durch den idealen Wirkungsbereich W1 und den geringen Platzbedarf eignet sich die ProTec 121 hervorragend für die Verwendung in den ZTV-SA-Einsatzbereichen B zwischen Arbeitsstelle und fließendem Verkehr sowie insbesondere in D zwischen entgegengesetzten Verkehrsströmen.
Produkteigenschaften
- geringste Wirkungsbereichsklasse
- schmale Baubreite benötigt nur geringen Platzbedarf
- schnelle und einfache Montage
- geschützt montierte geprüfte Reflektoren
- großer Wasserdurchlass unter der Schutzwand
- keine Gefahr von Aquaplaning und Schmutzansammlung vor der Schutzwand
- kein KLB-Element erforderlich, da H1-geprüft
- gummiunterlegte Ständer schützen den Fahrbahnbelag
- kraftschlüssige Verbindungen zu allen ProTec-Systemen vorhanden
- geringes Eigengewicht ermöglicht hohes Transportladevolumen
- vielfältige Verbindungs- und Sonderelemente
Technische Daten
Anfahrversuch
| Abnahmeprüfung | TB 21 + TB 41 |
TB 11 + TB 42 |
| Prüfdatum | 17.+16.11.15 |
18.11.15 |
| Aufhaltestufe | T 3 |
H 1 |
| Prüfort | Aldenhoven |
Aldenhoven |
| Testlänge | 156 m |
156 m |
| Bodenverankerung | Nein |
ja, nur Anfangselement |
Systembeschreibung
| Material |
Stahl und Beton |
| Höhe |
0,63 m |
| Elementlänge |
10,00 m |
| Baubreite |
0,24 m |
| Planungsbreite |
0,14 m |
| Gewicht pro m |
170 kg |
Prüfbedingungen
| Prüfbedingungen | TB 21 /TB41 |
TB 11 /TB42 |
| Testfahrzeug | Pkw/Lkw, Gewicht: 1,3 t / 10 t, Anfahrwinkel: 8°/8°, Geschwindigkeit: 80 km/h / 70 km/h |
Pkw/Lkw, Gewicht: 0,9 t / 10 t, Anfahrwinkel: 20°/15°, Geschwindigkeit: 100 km/h / 70 km/h |
Anfahrversuch
| Anhaltestufe | Wirkungsbereich | Konstruktionsbreite |
ASI-Wert |
| T 1 | W1 | 0,24 m |
0,4 (A) |
| T 3 | W1 | 0,24 m |
0,4 (A) |
| H 1 | W5 | 0,24 m |
1,3 (A) |
Prüfnummern
| Prüf-Nr. ProTec 121 für T3 |
F15625401 / F15625402 |
| Prüf-Nr. ProTec 121 für H1 |
F15625403 / F15625404 |
| Prüf-Nr. Reflektorelement |
BASt V4-64/2010 |
