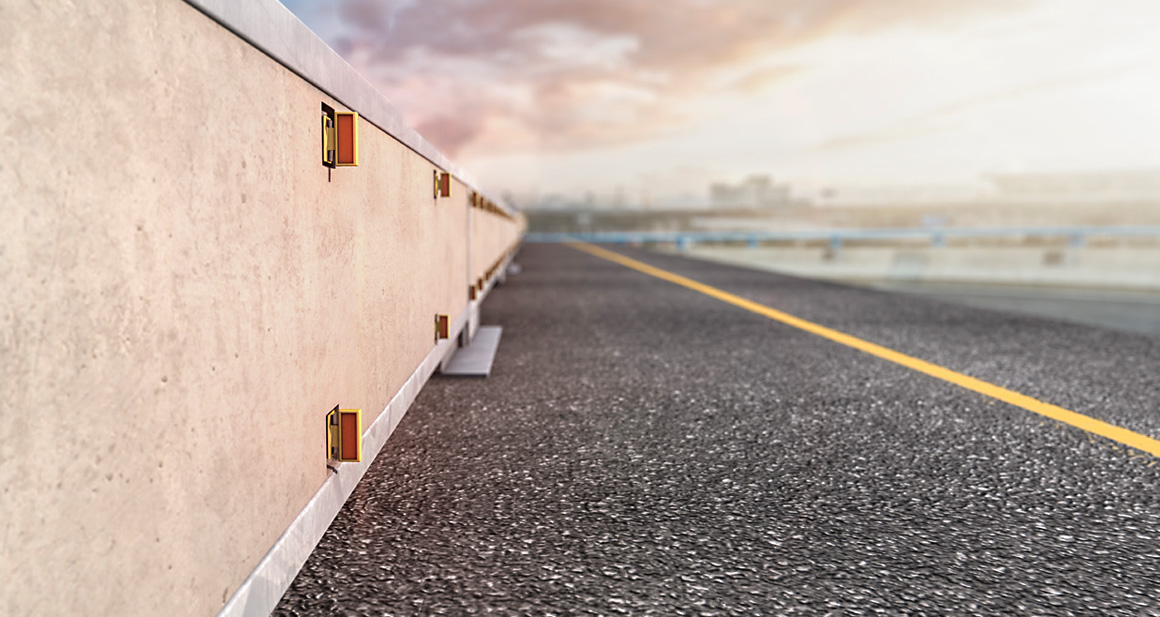

ProTec 120
Die kompakte Schutzwand.
Mobile Schutzwände in Baustellenbereichen erhöhen deutlich die Verkehrssicherheit. Ihr Aufhaltevermögen schützt Verkehrsteilnehmer vor dem Abkommen von der Fahrbahn in den Gegenverkehr und sorgen ebenso für ein sicheres Arbeiten im Baustellenbereich.
Universelle Anwendungsmöglichkeiten machen die mobile Schutzwand ProTec 120 mit einer geringen Baubreite von 30 cm und einem Gewicht von 163 kg pro Meter zur idealen Schutzwand für viele Einsatzbereiche der ZTV-SA. Das heißt, dass aufgrund der guten Anfahrtestergebnisse die Schutzwand zwischen Arbeitsstelle und ankommendem oder parallel fließenden Verkehr sowie zwischen entgegengesetzt gerichteten Verkehrsströmen, eingesetzt werden kann.
Produkteigenschaften
- in der BASt-Liste für Transportable Schutzeinrichtungen enthalten
- schmale Baubreite benötigt nur geringen Platzbedarf
- schnelle und einfache Montage • geschützt montierte geprüfte Reflektoren
- großer Wasserdurchlass unter der Schutzwand
- keine Gefahr von Aquaplaning und Schmutzansammlung vor der Schutzwand
- kein KLB-Element erforderlich, da H1-geprüft
- gummiunterlegte Ständer schützen den Fahrbahnbelag
- kraftschlüssige Verbindungen zu allen ProTec-Systemen vorhanden
- geringes Eigengewicht ermöglicht hohes Transportladevolumen
- Verbindungs- und Sonderelemente zum Anschluss an alle gängigen Systeme
Technische Daten
Anfahrversuch
| Abnahmeprüfung | TB 21 + TB 41 |
TB 11 + TB 42 |
| Prüfdatum | 21.06.2007 |
24.+25.9.2007 |
| Aufhaltestufe | T 3 |
H 1 |
| Prüfort | TÜV Süd, München |
TÜV Süd, München |
| Testlänge | 120 m |
150 m |
| Bodenverankerung | Nein |
ja, nur Anfangselement |
Systembeschreibung
|
Material |
Stahl und Beton | Stahl und Beton |
|
Höhe |
0,60 m | 0,60 m |
|
Elementlänge |
10,00 m | 10,00 m |
|
Baubreite |
0,30 m | 0,30 m |
|
Planungsbreite |
0,14 m | 0,14 m |
|
Gewicht pro m |
163 kg | 163 kg |
Prüfbedingungen
| Testfahrzeug | Pkw 1.300 kg; Anfahrwinkel 8°; 80 km/h |
Pkw 900 kg; Anfahrwinkel 20°; 100 km/h |
| Testfahrzeug | Lkw 10.000 kg; Anfahrwinkel 8°; 70 km/h |
Lkw 10.000 kg; Anfahrwinkel 15°; 70 km/h |
Ergebniswerte
| T3 |
dyn. Durchbiegung 0,5 m + Baubreite 0,3 m = 0,8 m (entspricht Wirkungsbereich W2) |
| ASI-Wert |
0,3 (A) |
| H1 |
dyn. Durchbiegung 1,3 m + Baubreite 0,3 m = 1,6 m (entspricht Wirkungsbereich W5) |
| ASI-Wert |
1,0 (A) |
Prüfnummern
| Prüf-Nr. ProTec 120 für T3 |
BASt 2007 7E 57 |
| Prüf-Nr. ProTec 120 für H1 |
BASt 2008 7E 54 |
| Prüf-Nr. Reflektorelement: |
BASt V4-08/2002 |
